Ogrzewanie kurników

Systemy z wykorzystaniem wodnego czynnika grzewczego są stosowane, gdy nie ma dostępu do sieci gazowej, a stosowanie gazu jest nieekonomiczne ze względu na taniość paliw stałych lub dostępność alternatywnych źródeł ciepła. W tym przypadku źródłem ciepła jest kotłownia na paliwo stałe (spalanie drewna, słomy, peletów itp.) lub wykorzystywane jest ciepło z biogazowni. Czynnikiem grzewczym w tych systemach jest gorąca woda, której energia musi być przekazywana i rozprowadzana w kurniku w sposób jak najbardziej efektywny.

Zastosowanie poziomych lub pionowych termowentylatorów jest najbardziej efektywne: sposób na szybkie ogrzanie pomieszczenia, zapewnienie równomiernego rozkładu temperatury, usunięcie nadmiaru wilgoci i połączenie systemy ogrzewania z systemem wentylacji.

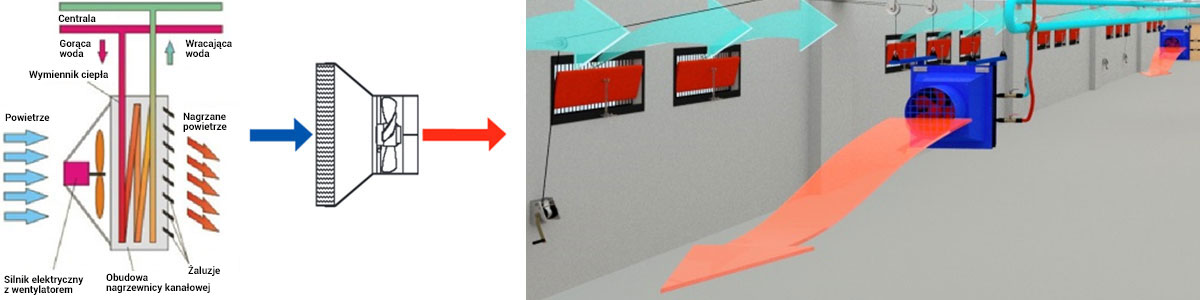

Zasada działania termowentylatora polega na ogrzewaniu powietrza, które przepływa przez wymiennik ciepła z nośnikiem ciepła z kotła lub węzła cieplnego.

Przepływ powietrza jest wytwarzany przez wentylator i dostaje się do obszaru z ptakami. Należy zapewnić niewielki ruch powietrza w obszarze przebywania ptaków oraz chronić go przed zimnym powietrzem z wlotów powietrza lub kominów. Ważne jest również, aby chronić samo urządzenie przed oparami amoniaku, kurzem i puchem oraz wysoką wilgotnością. Grzejniki muszą pracować bez zarzutu przez 40-60 dni cyklu technologicznego, po czym w krótkim czasie przeprowadza się czyszczenie, dezynfekcję i przygotowanie urządzeń do kolejnego cyklu.

Uwzględniając te wymagania, opracowaliśmy dwa typy nagrzewnic wentylatorowych – pionową i poziomą. Wybór jednego lub drugiego zależy od tego, czy chcemy je zamontować na ścianie czy na suficie budynku.

Termowentylatory poziome serii RMX ACO do ogrzewania kurników

Modele te są instalowane pod wlotami powietrza, wzdłuż zewnętrznych ścian budynku. Ich cechą użytkową jest duży zakres przepływu ciepła powietrza. Przepływ powietrza odbywa się po okręgu wokół domu, wzdłuż ścian, zapobiegając w ten sposób przedostawaniu się zimnego powietrza do ptaków.

Świeże zewnętrzne powietrze wchodzące do kurnika miesza się z już ogrzanym strumieniem ciepła i dostaje się do strefy dla ptaków.

Dzięki zwiększonemu przepływowi powietrza przez termowentylatory nie występują rozwarstwienia temperatur i strefy stagnacji.

W rezultacie uzyskuje się jednolitą temperaturę w całym kurniku, oraz utrzymywana jest odpowiednia wilgotność i ogólną jakość powietrza, co zapewnia ptakom optymalne warunki do rozwoju.

Wentylator osiowy wiodącego europejskiego producenta ZIEHL-ABEGG (Niemcy) został zaprojektowany specjalnie do zastosowania w kurnikach.

Cechami wyróżniającymi ten wentylator są:

• Długi okres użytkowania w środowiskach agresywnych i w wysokich temperaturach;
• Niskie zużycie energii;
• Niski poziom hałasu;
• Wyjątkowa niezawodność wentylatorów

Termowentylatory pionowe z serii RMX ACV do ogrzewania kurników

Pionowe termowentylatory montowane są wzdłuż osi centralnej budynku w równej odległości od siebie. Cały strumień ciepła jest rozprowadzany poziomo. W rezultacie uzyskujemy równomierne pole cieplne wewnątrz kurnika.

Zasięg przepływu ciepła regulowany jest za pomocą przepustnic powietrza. W ten sposób nad ptakami powstają gęste strumienie powietrza, które chronią je przed zimnym powietrzem napływającym z wlotów powietrza. Prędkość powietrza w obszarze, w którym znajdują się ptaki, nie przekracza 0,2 m/s. Wysokość urządzenia może być regulowana za pomocą wciągarki, w zależności od wysokości ptaka.

Pionowe termowentylatory pozwalają na efektywne oszczędzanie energii, ponieważ są umieszczone w górnej części kurnika. W tym miejscu powietrze jest najcieplejsze i potrzeba mniej energii, aby ogrzać je do pożądanej temperatury.

Powietrze jest podgrzewane w wymienniku ciepła i rozpraszane za pomocą wielostronnego dyfuzora. Wypływające ciepłe powietrze tworzy „ciepłą poduszkę" nad ptakami i eliminuje przeciągi. W ten sposób powstaje efekt „inkubatora".

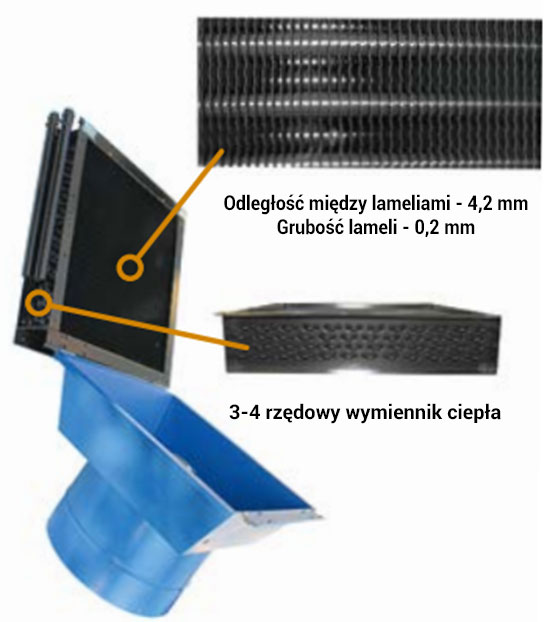

Cechy konstrukcyjne nagrzewnicy z wentylatorem pionowym

Jest on prawie dokładnie taki sam jak jego poziome odpowiedniki: wymiennik ciepła, wentylator i obudowa. Są one takie same jak w modelach poziomych.

Cechą wyróżniającą jest 6-stopniowy dyfuzor.

Ta część jest specjalnie zaprojektowana do równomiernego rozprowadzania powietrza wewnątrz kurnika. Zasięg strumienia ciepła w każdym kierunku wynosi 15 metrów. W ten sposób jeden termowentylator może ogrzać część pomieszczenia o powierzchni do 700m2.

Nawiewnik wyposażony jest w regulowane otwory wentylacyjne. Za ich pomocą można regulować zasięg strumienia ciepła. Każda przepustnica jest indywidualnie regulowana, co pozwala na wytworzenie i rozprowadzenie strumienia powietrza zgodnie z projektem pomieszczenia i specyficznymi warunkami procesu.

Dzięki rozprowadzaniu ogrzanego powietrza nad głowami kur i ściółką, system grzewczy jest bardzo wydajny w zakresie technologii hodowli brojlerów i indyków.

W przeciwieństwie do konwencjonalnych nagrzewnic z poziomym rozprowadzeniem powietrza, nagrzewnica z dyfuzorem rozwiązuje problem mokrej ściółki, a co za tym idzie chorób nóg drobiu. Dzięki dyfuzorowi, ogrzane powietrze jest nawiewane bezpośrednio na podłogę, co powoduje natychmiastowe osuszenie ściółki.

System mocowania nagrzewnic powietrza

W miarę wzrostu ptaków, wykonywania procesów technologicznych, czyszczenia i mycia urządzeń, wysokość termowentylatora musi być cały czas korygowana. Aby umożliwić regulację wysokości, opracowano specjalne mocowanie. Jest to system stalowych lin i bloków. Regulacja wysokości odbywa się za pomocą wciągarki. Wciągarka może być ręczna lub elektryczna.

Czyszczenie i konserwacja

Po zakończeniu cyklu technologicznego, sprzęt (jak i sam kurnik) wymaga czyszczenia i dezynfekcji. Konstrukcja wymiennika ciepła została zaprojektowana tak, aby jego czyszczenie i mycie było jak najłatwiejsze. Dzięki metalowym zatrzaskom można łatwo zdjąć obudowę z wymiennika ciepła. Wynikiem tego jest wygodne czyszczenie wymiennika ciepła i jego obudowy za pomocą myjki wysokociśnieniowej.

Istnieją dwa rodzaje spalania w tych urządzeniach, a ich zastosowania i warunki pracy różnią się odpowiednio:

1. Generatory ciepła z otwartą komorą spalania;
2. Generatory ciepła z zamkniętą komorą spalania.

W nagrzewnicach nośnik spala się wewnątrz generatora ciepła i wraz z ogrzanym powietrzem transportuje się do pomieszczenia.

Stosowanie nagrzewnic gazowych do ogrzewania kurników

Nagrzewnice powietrza montowane są przy ścianach podłużnych kurnika, poniżej poziomu wlotów powietrza. Ogrzane powietrze wydostaje się z nagrzewnicy powietrza i tworzy okrężny strumień ciepłego powietrza. Przepływ ten zapobiega przedostawaniu się zimnego powietrza z wlotów powietrza do ptaków. Poprzez mieszanie i ogrzewanie powietrza zewnętrznego, nagrzewnica powietrza tworzy optymalny mikroklimat dla rozwoju ptaków w kurniku.

Zalety gazowych nagrzewnic powietrza Solveno RGAX

1. Dzięki wyważonej geometrii proces spalania jest maksymalnie efektywny i charakteryzuje się wysoką sprawnością spalania. Oznacza to, że nie ma potrzeby stosowania płyty barierowej, a całe ciepło dostaje się do pomieszczenia, zamiast ogrzewać metalowe powierzchnie.
2. Obudowa ze stali nierdzewnej AISI 304 ma maksymalną trwałość i odporność na agresywne środowisko w kurniku.
3. Palnik gazowy wykonany jest z żaroodpornej stali nierdzewnej AISI 310, która chroni przed przepaleniem i uszkodzeniem termicznym.
4. Tarcza automatyki z stopniem ochrony IP65 zapewnia całkowitą ochronę przed wilgocią i pyłem.
5. Zawór gazowy jest chroniony przez szczelną obudowę ze stali nierdzewnej o stopniu ochrony IP65.
6. Wentylator osiowy firmy ZIEHL-ABEGG (Niemcy) charakteryzuje się wysoką niezawodnością i niską emisją hałasu.
7. Właz inspekcyjny umożliwia łatwy dostęp do wszystkich elementów grupy spalinowej.
8. Nagrzewnica powietrza wyposażona jest w dodatkowy wybieg wentylatora po wyłączeniu palnika gazowego. Pozwala to na odebranie ciepła resztkowego z wymiennika ciepła i zapewnia strumień rozproszony do destratyfikacji ciepła w pomieszczeniu.
9. W razie nagłego odłączenia gazu automatyka przełącza nagrzewnicę w stan czuwania, a po przywróceniu dopływu gazu automatycznie włącza nagrzewnicę bez konieczności interwencji personelu obsługi technicznej.
10. Podgrzewacz można myć myjką wysokociśnieniową, zarówno wodą jak i chemicznymi środkami myjącymi. Możliwość podłączenia podgrzewacza do centralnego komputera.
11. Możliwość podłączenia zdalnego termostatu.
12. Elektroniczny presostat ciśnieniowy steruje pracą wentylatora.
13. Wizualna diagnoza wszystkich stanów pracy regulatora.
14. Wysyłanie kodów błędów do sterownika w przypadku wystąpienia usterki.
15. Wszystkie części automatyki są łatwo wymienialne w przypadku konserwacji.
16. Przewidziane są różne rodzaje ochrony:

• zabezpieczenie przed wahaniami napięcia fazowego i neutralnego
• ochrona przed zakłóceniami w sieci energetycznej
• zabezpieczenie przed przegrzaniem komory spalania
• wyłączenie nagrzewnicy w przypadku spadku ciśnienia gazu
• monitorowanie procesu zapłonu i spalania za pomocą sterownika Siemens
• automatyczny potrójny restart w przypadku awarii zapłonu.

PARAMETRY TECHNICZNE

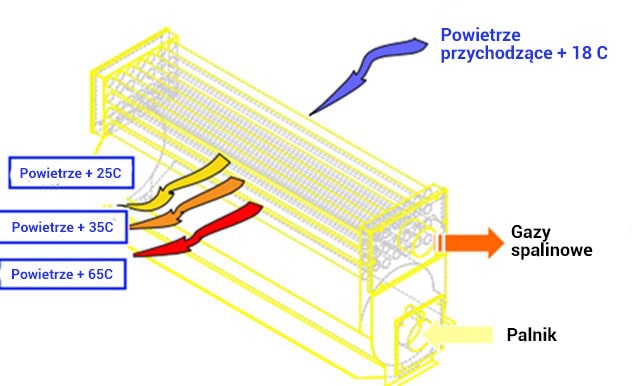

W tych urządzeniach spaliny są oddzielane od ogrzewanego powietrza. Palnik znajduje się w szczelnie zamkniętej komorze spalania. W trakcie spalania spaliny przechodzą przez wymiennik ciepła, ogrzewając go, a następnie są odprowadzane na zewnątrz za pomocą wentylatora wyciągowego spalin.

Nagrzane powietrze przechodzi przez wymiennik ciepła, platerowany lub rurowy, podgrzewa się do żądanej temperatury i transportuje się do obszaru ptasiego.

Przy czym produkty spalania nie przedostają się do obszaru, w którym znajduje się drób.

Zasada działania promienników podczerwieni, polega na tym, że ciało promieniujące (rura promieniowa) ogrzewa przedmioty (podłogę, zwierzęta, ściany, urządzenia wewnętrzne). Nagrzane powierzchnie oddają powstałe w ten sposób ciepło do powietrza, działając jak grzejniki małej mocy o dużej powierzchni.

Jeśli porównamy systemy ogrzewania UV z ogrzewaniem powietrznym, główną zaletą jest różnica w kosztach eksploatacji.

Przy ogrzewaniu powietrznym gorące powietrze, które jest lżejsze od zimnego, unosi się i gromadzi pod sufitem kurniku. Proces ten powoduje przegrzewanie się górnej strefy, przyczyniając się do większych strat ciepła przez dach, a w konsekwencji do większego zużycia gazu.

Przy ogrzewaniu podczerwienią temperatura powietrza w obszarze dla ptaków jest wyższa niż w górnej części kurnika, co zmniejsza straty ciepła budynku.

Różnica w temperaturze sufitu przy ogrzewaniu kurnika grzejnikami i nagrzewnicami gazowymi

Również ogrzewanie za pomocą promieniowania podczerwonego może stworzyć komfortowe warunki dla ptaków przy niższych temperaturach powietrza. Wynika to z faktu, że temperatura powietrza musi być o 2°C niższa niż temperatura ogrzewania powietrznego, aby uzyskać podobne odczucie komfortu. Niższa temperatura powietrza w pomieszczeniach, zapewnia oszczędności w zużyciu ciepła grzewczego i gazu.

Porównanie typów ogrzewania podczerwienią i powietrznego

Zastosowanie systemów grzewczych na podczerwień w kurnikach zapewnia:

• Optymalną temperaturę komfortową dla każdego typu, gatunku drobiu lub zwierząt zgodnie z wymaganiami technologicznymi i ustalonym harmonogramem.
• Poprawa warunków higienicznych. Nie powoduje przeciągów w przeciwieństwie do innych systemów grzewczych.
• Ptaki i podłoga są ogrzewane bezpośrednio, a nie całe pomieszczenie, jak w przypadku konwencjonalnych systemów grzewczych, przy użyciu których znaczna masa ciepłego (gorącego) powietrza jest skoncentrowana pod dachem.
• Do 50% zmniejszenie strat wśród ptaków.
• Pokrycie całej powierzchni podłogi podczas ogrzewania.
• Czas nagrzewania jest znacznie krótszy niż w przypadku generatorów ciepła i innych systemów, co również skutkuje znacznym zmniejszeniem śmiertelności „młodych ptaków".
• Utrzymywanie w suchości podłóg w miejscach, gdzie trzymany jest drób i zwierzęta. Wilgoć z odchodów odparowuje, podłoga pozostaje odpowiednio wyłożona i nagrzana do wymaganej temperatury, co pomaga ptakom i zwierzętom w prawidłowym odpoczynku.
• W systemach grzewczych na podczerwień promienie stałe trafiają bezpośrednio w ptaki, zapewniając im najlepsze warunki do optymalnego rozwoju i trawienia.

1. Grzejniki ceramiczne. (Promienniki jasne)

Do ogrzewania wykorzystywane jest bezpośrednie promieniowanie podczerwone z powierzchni ceramicznej, na której pali się gaz.

Schemat działania jest następujący:

Urządzenia tego typu umieszczane bezpośrednio w miejscach, w których znajdują się ptaki.

Składa się z metalowej obudowy, wewnątrz której znajduje się ceramiczna płyta z dużą ilością bardzo małych otworów. Gaz i powietrze z otoczenia, w ilości wymaganej do spalania, dostają się do nagrzewnicy. Mieszanka gazu i powietrza, powoli wydostaje się z małych otworów w ceramicznej płycie, gdzie zostaje zapalona przez elektroniczny zapłonnik.

Płomień jest równomiernie rozprowadzany na całej powierzchni płyty ceramicznej. Płomień ten emituje promienie podczerwone, które są kierowane w dół przez reflektor. Produkty spalania pozostają wewnątrz pomieszczenia. Powietrze potrzebne do spalania jest zasysane z pomieszczenia.

2. Promienniki podczerwieni z palnikami. (Promienniki ciemne)

Urządzenie tego typu jest tubą promieniującą, z palnikiem gazowym na jednym końcu i wyciągiem dymu na drugim. Gaz dostaje się do jednostki palnika, gdzie miesza się z powietrzem nawiewanym. Powstała w ten sposób mieszanina gazu i powietrza zostaje zapalona i dzięki podciśnieniu wytworzonemu przez pompę spalinową jest ciągnięta wzdłuż rury promieniującej. Powoduje to, że rura rozgrzewa się do temperatury 490°C i wypromieniowuje ciepło w zakresie podczerwieni. Rura promieniująca może mieć kształt litery „U" lub być prostą.

Schemat działania jest następujący:

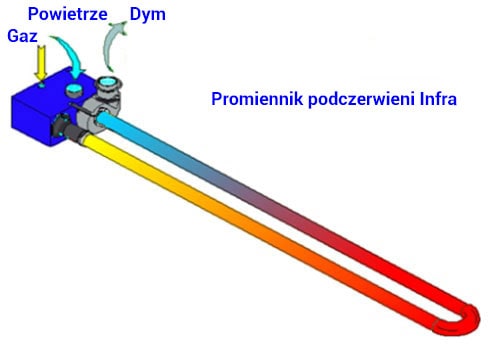

Rura promieniująca może mieć kształt litery „U" lub być prostą:

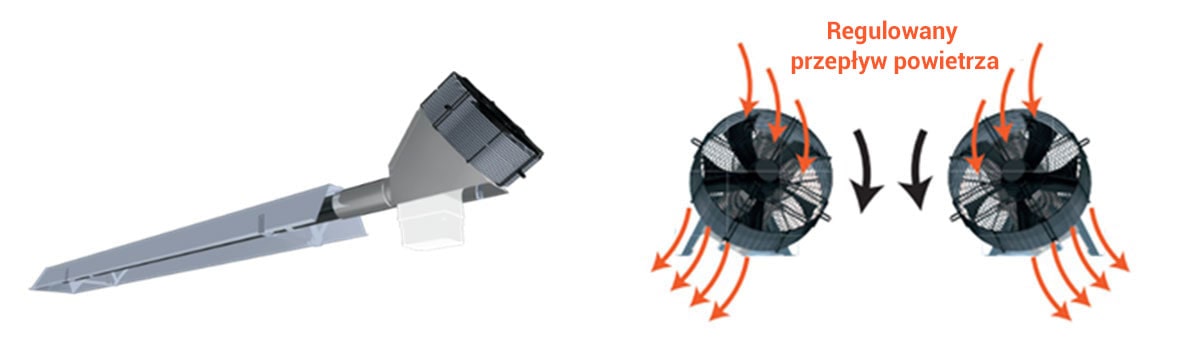

3. Promienniki podczerwieni Infra BAF Des bez odprowadzenia spalin i z jednostką destratyfikacyjną

Grzejniki tego typu łączą w sobie zalety ogrzewania na podczerwień i ogrzewania powietrznego. Podgrzewacz podczerwieni Infra BAF Des jest urządzeniem grzewczym, które jest w zasadzie czymś pomiędzy nagrzewnicą gazową i podgrzewaczem podczerwieni. Konstrukcja ta łączy w sobie zalety dwóch rodzajów ogrzewania – podczerwienią i powietrzem.

Budowa grzejnika:

Na początku rury promieniującej zainstalowany jest palnik gazowy. Powietrze do spalania dostarczane jest przez wentylator osiowy, który jest jednocześnie destratyfikatorem. Spaliny przechodzące przez rurę promieniującą nie są odprowadzane na zewnątrz, lecz pozostają w pomieszczeniu. Dzięki temu uzyskuje się wysoki współczynnik wydajności, a stężenie spalin nie przekracza dopuszczalnych wartości granicznych.

Wentylator osiowy, oprócz dostarczania powietrza do spalania, nadmuchuje również powietrze na promiennik, usuwając dodatkowe ciepło konwekcyjne z rury promieniującej.

Kierunek nadmuchu ciepłego powietrza z wentylatora osiowego można zmienić, aby nadmuchiwać ciepłe powietrze na ściany kurniku lub na ściółke.

Schemat ogrzewania kurnika za pomocą UV promienników Infra BAF Des:

Zalety promienników podczerwieni Infra BAF Des przy ogrzewaniu farm drobiu:

• Reduction of gas consumption by 30%
• Lower relative humidity of the house
• Decrease of temperature changes in each sector of the poultry house
• Decrease in the mortality of farmed animals
• Decrease in the use of medical supplies
• Decrease the amount of respiratory illnesses among the animals
• The possibility of heating only certain areas, depending on the production cycle, without modifying all the equipment
