Тепловентилятори Solveno (Сольвено) для птахівництва

Однією з найбільш важливих складових успішної технології вирощування птиці є створення оптимального мікроклімату в приміщенні, що дозволяє забезпечити високу продуктивність птиці та підтримання її здоров’я. Факторами, що визначають мікроклімат, є стабільна, рівномірно розподілена по приміщенню температура, вологість, допустима концентрація вуглекислого газу, формування єдиної повітряної кліматичної зони.

Solveno більш ніж 9 років займається проєктуванням, виробництвом і монтажем промислових опалювальних систем. Постійно відстежуючи тенденції та нові технології, компанія розробила серію тепловентиляторів для опалення пташників.

Поштовхом до створення цієї лінійки стало різке підвищення цін на природний газ, що призвело до того, що господарства масово почали переходити на опалення за допомогою твердопаливних котелень, які спалюють дрова, солому, пелети тощо. Враховуючи, що теплоносієм у таких системах є гаряча вода, виникла потреба в тому, як максимально ефективно передати та розподілити це тепло по пташнику.

Серед усіх можливих способів, обігрів за допомогою тепловентиляторів є найбільш ефективним завдяки можливості швидко прогріти приміщення, забезпечити рівномірний розподіл температури, прибрати зайву вологу та поєднати систему опалення з системою вентиляції. Однак при цьому повинна забезпечуватися мала рухливість повітря в зоні перебування птиці та її захист від холодного повітря з припливних клапанів або камінів.

Важливим фактором є захист самого обладнання від парів аміаку, пилу, пуху та підвищеної вологості. Тепловентилятори повинні бездоганно працювати 40—60 днів технологічного циклу, а після цього, за короткий термін, вони повинні бути очищені, дезінфіковані та готові до наступного циклу.

Враховуючи ці вимоги, нашими спеціалістами були розроблені два типи тепловентиляторів — вертикальні або горизонтальні.

Вибір тієї чи іншої моделі залежить від необхідного способу встановлення — на стіну або стелю будівлі.

ГОРИЗОНТАЛЬНІ ТЕПЛОВЕНТИЛЯТОРИ SOLVENO (СОЛВЕНО) СЕРІЇ RMX ACO

Такі моделі встановлюються під припливними клапанами, вздовж зовнішніх стін будівлі. Їх функціональна особливість — висока дальність повітряного теплового потоку. Потік повітря рухається по колу вздовж стін, тим самим запобігаючи потраплянню холодного повітря з клапанів на птицю.

Свіже зовнішнє повітря, потрапляючи до пташника, змішується з вже підігрітим тепловим потоком і потрапляє в зону перебування птахів. Завдяки підвищеній витраті повітря від тепловентиляторів та високій кратності повітрообміну всередині пташника, відсутні температурні розшарування та застійні зони.

Результат? — Створюється рівномірна температура по всьому пташнику, підтримується необхідна вологість та загальна якість повітря. У сукупності це дає оптимальне середовище для росту птиці.

КОНСТРУКЦІЯ ТЕПЛОВЕНТИЛЯТОРА складається з таких частин:

• теплообмінник;
• вентилятор;
• спрямовуюче сопло;
• безпосередньо корпус, у якому розміщуються всі деталі.

ТЕПЛООБМІННИК При розробці теплообмінника, спеціалісти нашої компанії врахували наступні вимоги.

Необхідність у підвищеному температурному стрибку.

Оптимальна температура для пташника — +35 °C. Водночас, температура теплоносія 80/60 °C. Щоб досягти в приміщенні потрібної температури, необхідний теплообмінник з високою тепловою потужністю. Це забезпечується підвищеною кількістю рядів нагрівальних (теплових) труб. У тепловентиляторах SOLVENO серії RMX-AC використовуються 3-4-рядні теплообмінники.

Запиленість внутрішнього повітря.

Протягом технологічного циклу, у повітрі знаходиться велика кількість пилу, пуху, пера та інших суспензій. Особливо на перших етапах зростання птиці, коли годування здійснюється дрібнодисперсним кормом. Перераховані частинки забивають теплообмінник, і в результаті знижується теплова потужність тепловентилятора. Для запобігання цьому відстань між ламелями збільшена в 2 рази і становить 4,3 мм.

Вплив агресивного середовища.

Повітря в пташнику насичене парами аміаку, сірки та іншими агресивними компонентами. Вони можуть призвести до виникнення корозії та пошкодження теплообмінника. Для запобігання подібним наслідкам, теплообмінник оброблений епоксидною смолою і покритий полімером. Зручність очищення та проведення сервісних робіт.

По завершенню технологічного циклу все обладнання вимагає обов’язкового очищення та дезінфекції. В першу чергу це стосується теплообмінника, тому він має бути легко доступним для проведення цих робіт. З цією метою теплообмінник і корпус з’єднані спеціальними защіпками і завісами. Це дає можливість легко з’єднувати та роз’єднувати вузли без їх демонтажу.

Корпус тепловентилятора виготовлений з металу високої якості і оброблений захисним полімерним покриттям.

Чому металевий корпус? Він необхідний, оскільки температура всередині тепловентилятора досягає +60 °C. Якщо використовувати інший матеріал, з часом він може деформуватися. Якщо це станеться, то відбудеться зміщення осі вентилятора, і крильчатка буде стикатися з корпусом. Як результат — поломка вентилятора.

Вихідний отвір виготовляється у вигляді сопла, що збільшує дальність теплового (повітряного) потоку. Для безпечної експлуатації вихідний отвір обладнаний знімною захисною решіткою.

Осьовий вентилятор від провідного європейського виробника спеціально розроблений для використання в пташниках. Відмінними особливостями цього вентилятора є:

1. довгий термін експлуатації в агресивному середовищі та при високих температурних режимах;
2. низьке енергоспоживання;
3. низький рівень шуму;
4. вентилятор розрахований на роботу при високій температурі навколишнього повітря.

ВЕРТИКАЛЬНІ ТЕПЛОВЕНТИЛЯТОРИ SOLVENO (СОЛВЕНО) СЕРІЇ RMX ACV

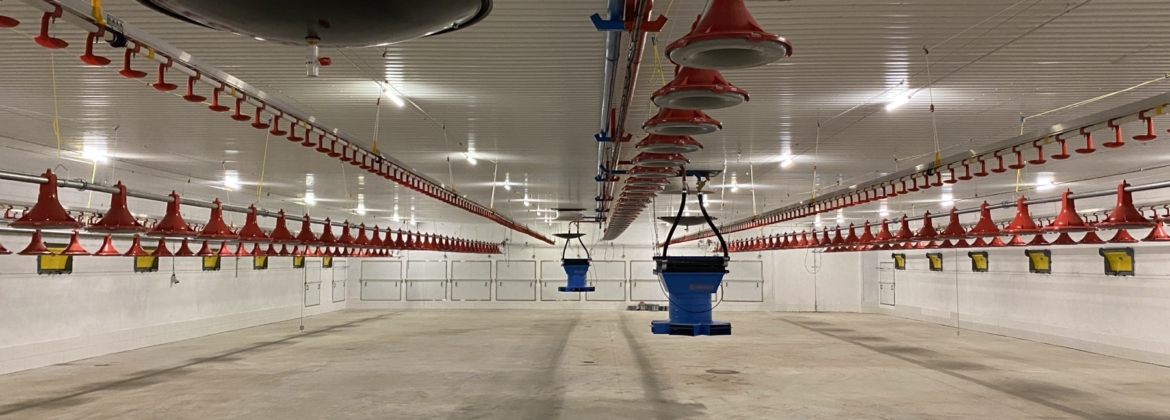

Вертикальні тепловентилятори встановлюються вздовж центральної осі будівлі на однаковій відстані один від одного. Весь тепловий потік розподіляється в горизонтальному напрямку. Як результат — створення рівномірного теплового поля всередині пташника.

Дальність теплового потоку регулюється за допомогою повітряних клапанів. Це дозволяє створити щільні повітряні потоки над птицею, які захищають її від холодного повітря, що надходить із припливних клапанів. При цьому швидкість повітря в зоні перебування птиці не перевищує 0,2 м/с.

Висота установки регулюється за допомогою лебідки, виходячи з віку птиці.

Вертикальні тепловентилятори дозволяють ефективно економити енергоносії, оскільки вони розташовані у верхній частині пташника. У цій зоні повітря найбільш тепле, і щоб його нагріти до необхідної температури потрібно менше енергії. Повітря нагрівається в теплообміннику і розподіляється за допомогою багатостороннього дифузора. Вихідне тепле повітря створює «теплу подушку» над птицею та виключає потрапляння протягів. Таким чином, створюється ефект «насиджування».

КОНСТРУКТИВНІ ОСОБЛИВОСТІ ВЕРТИКАЛЬНОГО ТЕПЛОВЕНТИЛЯТОРА – він практично повністю повторює конструкцію горизонтальних аналогів: теплообмінник, вентилятор і корпус. Вони такі ж, як і в горизонтальних моделях.

Відмінна особливість — наявність 6-стороннього дифузора. Ця деталь спеціально розроблена для рівномірного розподілу повітря всередині пташника. Дальність теплового струменя в кожному напрямку — 15 метрів. Таким чином, один тепловентилятор може обігріти частину приміщення площею понад 700 м2. Дифузор оснащений регульованими повітряними клапанами. З їх допомогою можна регулювати дальність теплового струменя. Кожен клапан регулюється окремо, що дозволяє створювати та розподіляти повітряні потоки, виходячи з конструктивних особливостей приміщення та технологічних процесів.

СИСТЕМА КРІПЛЕННЯ ПОВІТРОНАГРІВАЧІВ

У зв’язку з ростом птиці, виконанням технологічних процесів, очищенням і миттям обладнання, висоту встановлення тепловентиляторів постійно потрібно коригувати.

Щоб можна було регулювати висоту, розроблено спеціальне кріплення. Це система сталевих тросів і блоків. Висота регулюється завдяки використанню лебідки. Лебідка може бути як ручною, так і електричною.

ОЧИЩЕННЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Після завершення технологічного циклу, обладнання (як і сам пташник) потребує очищення та дезінфекції.

Конструкція тепловентилятора розроблена для максимального полегшення процесу їх очищення та миття. Завдяки металевим защіпкам, корпус легко від’єднується від теплообмінника. Як результат — легке очищення теплообмінника та його корпусу за допомогою апарата високого тиску.
